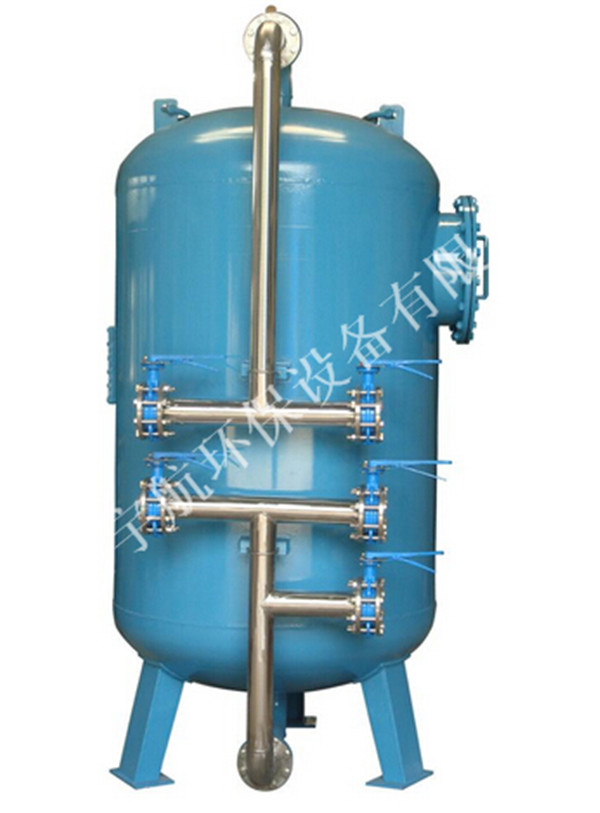

机 械 过 滤 器
MechanicalFilter


说 明 书
Manual







目录

1、概述………………………………………………………………………………1
2、机械过滤器的作用………………………………………………………………2
3、机械过滤器的结构………………………………………………………………3
4、机械过滤器的工作参数…………………………………………………………3
5、机械过滤器的安装………………………………………………………………3
6、机械过滤器的操作步骤…………………………………………………………3
7、日常管理及注意事项……………………………………………………………3
8、常见问题及处理方法……………………………………………………………3













1.概述

机械过滤器是工业水处理过程主要的预处理设备。
工业水处理的原水通常使用城市自来水，其中含有一定数量的细小颗粒、悬浮物等残留杂质。这些杂质的存在会对水处理的主要设备如电渗析器、反渗透器、离子交换设备等产生危害。

2.机械过滤器的作用

当原水通过机械过滤器时，由于机械过滤器中德过滤介质（石英砂、活性炭等）的接触絮凝作用、吸附和截留作用使得原水中的杂质被吸附、截留。通过机械过滤器的过滤，可进一步降低原水的浊度、余氯等。

3.机械过滤器的结构

3.1机械过滤器的分类
机械过滤器直径Ø300mm-Ø3000mm，依据直径大小可分为大过滤器和小过滤器。一般直径小于1000 mm的称为小型过滤器。直径大于1000mm的称为大型过滤器。其产水能力约为：0.5-80吨/时。
3.2机械过滤器的结构
3.2.1壳体
机械过滤器的壳体有碳钢衬胶，或不锈钢，或玻璃钢或塑料等。
3.2.2滤料
根据原水的不同和使用范围的不同，机械过滤器的滤料有石英砂、石英石、活性炭等。
3.2.3布（集）水系统：有多孔板（管）、滤水帽等。
3.2.4操作系统：有管道、阀门、流量计及压力表等。




4.机械过滤器的工作参数

4.1滤料
4.1.1承托层滤料分布见表1。
表1承托层滤料分布

层次	粒径（毫米）	厚度（毫米）
1	2-3	100
2	3-5	100
3	5-10	100
4	10-25	100

4.1.2过滤层
过滤层：根据截污量和适应能力，过滤器装有双层或多层滤料。
活性炭：20-40目（果壳）。
石英砂：0.4-1毫米。
石英砂：1-2毫米。
石英砂：2-3毫米。
砾石：约10毫米。
4.2流量
0.5-80吨/时。
4.3工作压力
小于0.5Mpa。
4.4反洗强度
水：4-12 1/S.m²，膨胀率：25-45%；
气：10-18 1/S.m²，膨胀率：10-15%。
4.5进水压力
大于0.1Mpa（塑料过滤器进水压力不大于0.3 Mpa）。


5.机械过滤器的安装

5.1安装好集水系统，开启上盖（或上法兰盖）；
5.2取下布水系统；
5.3向过滤器内装入洗净的粗石英砂（即承托层）；
5.4装入洗净的活性炭（即滤料层）；
5.5装上上盖（或上法兰盖）和相应的密封圈，拧紧（或拧紧固定螺栓）；
5.6连接操作系统管路和相应的其它连接件。
注意：上盖（或上法兰盖）、布水系统、集水系统与筒体间的密封圈必须正确安装，以免结合部位漏水。

6.机械过滤器的操作步骤

6.1合上总电源，电源指示灯亮，
同时检查确认进水阀开启正常、
进水泵运行正常。进水箱处于
液位以上。
6.2运行
开启机械过滤器的上进水阀V2和下排水阀V5及进水阀V1。
启动进水泵。当下排水阀V5出水时。调节进水流量到额定值。
当出水清澈时，开启出水阀V7，关闭下排水阀V5，可向后道设备送水。
6.3反洗
当机械过滤器运行时间长，其出水压差增加，当过滤器压差增加0.05-0.07Mpa时，设备需要反洗。
开启下进水阀V4及进水阀V1，上排水阀V3，启动进水泵，调节进水阀V1，使进水量尽可能大。反洗时间约20-45分钟。然后关闭进水泵，关闭各阀。
6.4正洗
每次反洗结束后，需进行正洗。
开启上进水阀V2及进水阀V1，下排水阀V5，启动进水泵，调节进水阀V1，控制进水量为正常水量。正洗时间约15-30分钟。至下排出水清澈为止。然后关闭进水泵，关闭各阀。
机械过滤器可进入正常运行或待机状态。


机械过滤器阀门编号示意图

7.日常管理及注意事项

7.1系统长期停运后，重新开启时，要对氯料进行约5分钟的反洗，冲洗至出水清澈为止。
7.2系统初次运行或长期停运后再运行时，应对设备进行排气：开启排气阀V8，进水阀V1、V4，然后进水，直到排气阀V8排出水没有空气为止（部分小型过滤器不单独排气阀V8，可用V3进行排气）。
7.3对于大型过滤器，可用空气擦洗，一增强反洗效果，一般通入压缩空气（强度10-18 1/S.m²），然后进行气水反冲洗。
7.4设备反洗时应控制好冲洗强度，应避免滤料冲洗泄漏出系统。
7.5根据进水水质的情况，应定期更换滤料，一般3-6个月更换一次。

8.常见问题及处理方法

表2常见问题及处理方法

序号	现  象	原  因	排除方法
1	连接法兰（或螺纹）处漏水。	1. 连接螺栓松动。 2. 密封件损坏。	1. 拧紧连接螺栓。 2. 更换密封件。
2	出水流量小。	进水流量小。 滤料层堵塞。	1，调整进水流量。 2对滤料进行反冲洗或更换
3	反洗时滤料泄漏。	反洗流量大。	调整反洗流量
